Hotspot TETRA wielkości pudełka: Raspberry Pi 5 z radiem SDR, który zamienia Twój dom w pełnoprawną stację sieci. Ten sam stos działa na dwóch profilach mocy — od cichego hotspota na biurku po pełnoprawny BTS z wbudowanym SwMI i anteną na dachu, pierwszy taki w polskiej sieci amatorskiej. Całą stacją sterujesz z przeglądarki: nie trzeba edytować plików ani logować się przez SSH.
W skrócie
- Co to jest
- Stacja bazowa TETRA (TETRA hotspot) — pełny stos protokołów na własnym sprzęcie
- Sprzęt

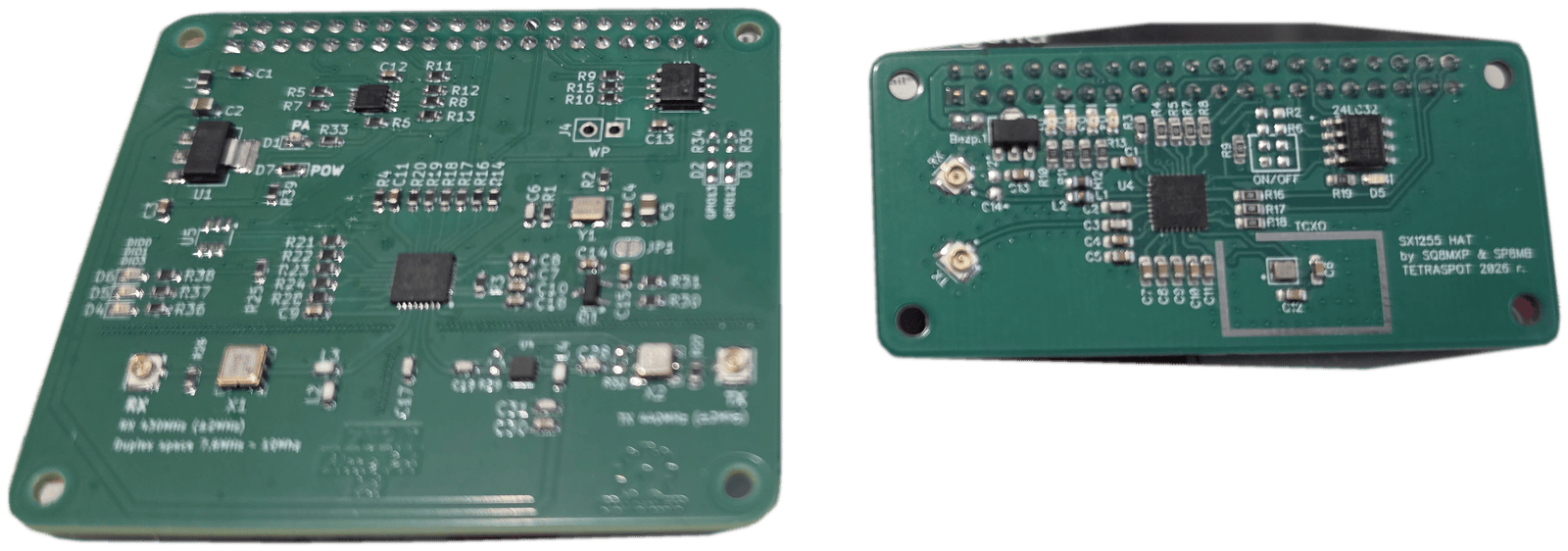

- Raspberry Pi 5 (albo komputer x86-64) z nakładką radiową SDR
- Obsługiwane układy SDR
- SX1255, AD9363, AD9361
- Pasmo
- 430–440 MHz (70 cm), odstęp dupleksowy 10 MHz
- Warianty
- HotSpot 100 mW na biurko · BTS 10 W z dupleksem i anteną dachową
- Konfiguracja
- Panel WWW w przeglądarce — bez plików konfiguracyjnych i bez SSH
- Sieć
- Hub TetraPoland (grupy 10–90) oraz BrandMeister (grupy 91 i wyżej)
- Koszt zestawu
- Około 1300 zł razem z używanym radiotelefonem TETRA
Dwa profile mocy
Ten sam stos oprogramowania pracuje w obu wariantach — różni je tor nadawczy. Zaczyna się zwykle od hotspota na biurku, a dokłada dopiero wtedy, gdy potrzebny jest prawdziwy zasięg.
HotSpot
- SDR: TetraSpot 1.0 · PlutoSDR · USRP
- Antena prętowa 70 cm
- Bez dupleksera i wzmacniacza mocy
- Do testów, biurka i małych zasięgów
BTS
- Duplekser 430–440 MHz + filtry pasmowe
- Driver + wzmacniacz mocy 10 W
- Antena dachowa — prawdziwy zasięg
- Pełny BTS TETRA z wbudowanym SwMI
Instrukcja obsługi
Pełna instrukcja stacji jest na stronie — piętnaście rozdziałów ze zrzutami z pracującej stacji, od pierwszego wejścia do panelu po diagnostykę. Do czytania w przeglądarce albo w PDF do druku.
- Połączenie z hubem TetraPoland i z BrandMeisterem — pole po polu
- Podział grup rozmównych i co gdzie trafia
- Zakładka TMO: tożsamość sieci, częstotliwości, druga nośna, kalibracja
- Autoryzacja terminali, dane pakietowe i portal WAP na radiotelefonie
- Telefonia SIP i modem GSM, mapa i brama APRS
- Diagnostyka — z osobnym rozdziałem o zasilaniu i throttlingu
Funkcje
Poniższa lista to ten sam, jeden stan projektu, który widnieje na karcie w katalogu — łącznie z tym, co jest jeszcze w rozwoju.
Funkcjonalności
- Pełny stos radiowy BS: PHY → LMAC → UMAC → LLC → MLE → MM/CMCE/SNDCP
- Modulacja/demodulacja π/4-DQPSK (USRP, LimeSDR, LimeSDR Mini, sxceiver)
- Rozgłaszanie SYNC/SYSINFO — sieć widoczna jako prawidłowa sieć TETRA
- Rejestracja terminali (MM Location Update) i przyłączanie do grup
- Połączenia głosowe grupowe — własna implementacja kodeka ACELP wg specyfikacji ETSI
- Połączenia indywidualne P2P (half-duplex i full-duplex)
- Sterowanie podłogą (floor control) dla połączeń half-duplex
- Wiadomości SDS — indywidualne i grupowe, wysyłanie, odbieranie, store & forward
- Przekazywanie rozmów prywatnych między aplikacjami — hub pośredniczy w zestawieniu połączenia
- Lokalizacja GPS/LIP — śledzenie pozycji terminali
- Transmisja danych pakietowych — radiotelefon dostaje adres IP i wychodzi przez stację do internetu
- Portal WAP na radiotelefonie — przeglądarka radia otwiera strony serwowane przez stację: status komórki, log połączeń ze znakami, log SDS i lista zalogowanych radiotelefonów
- Głos ma pierwszeństwo przed danymi — rozmowa przejmuje szczelinę kanału danych, a uśpiony radiotelefon zostaje wybudzony, gdy przychodzą do niego dane
- Druga nośna (dual carrier) — więcej równoczesnych rozmów z jednej stacji, kanał danych na osobnej nośnej
- Most do sieci APRS — pozycje radiotelefonów i stacji trafiają na mapy APRS, z przypisaniem znaku do numeru radia
- Opcjonalne uwierzytelnianie TEA1 z białą listą
- Dystrybucja kluczy OTAR (Over-The-Air Rekeying) — SCK/CCK/GCK
- Dynamiczne przypisywanie grup (DGNA)
- Logowanie do sieci danymi BrandMeister
- Integracja z TetraPack przez hub TetraPoland
- Hub TetraPoland: arbitraż podłogi, konta w panelu, log zdarzeń i podgląd na żywo
- Aplikacje TetraPoland na Android i iOS rozpoznawane w hubie — z numerem wersji każdego klienta
- Konsola administratora huba: rozmowa z przeglądarki prosto na antenę, nasłuch wybranego źródła (grupa, stacja lub aplikacja), nagrywanie połączeń i blokowanie stacji
- Zdalne sterowanie stacją wiadomością SDS — status albo tekst (restart, reboot, wyłączenie), z potwierdzeniem doręczenia
- Usługa echo (parrot) — zadzwoń i usłysz sam siebie, żeby sprawdzić wejście w sieć i jakość dźwięku
- Bramka telefoniczna SIP/PABX
- Bramka komórkowa GSM — SMS z sieci komórkowej trafia na radio jako SDS i odwrotnie
- Blokada połączeń (call barring) i ukrywanie własnego numeru (CLIR) — z wyłączeniem połączeń alarmowych
- Panel zarządzania WWW (dashboard, logi połączeń, konfiguracja) po HTTPS
- Panel: podgląd zajętości szczelin czasowych, telemetria zasilania, kalibracja toru nadawczego i logi systemu prosto z przeglądarki
- Zarządzanie kodeplugiem radia z panelu — odczyt i zapis przez USB, obsługa plików .cpe offline (bez CPS i Windows)
- Opcjonalne usługi dodatkowe: zegar mówiący i wyświetlanie nazwy ulicy na radiu (z pozycji GPS)
- Baza DMR ID z wyszukiwaniem po znaku (callsign)
- Gotowy obraz karty SD — stacja spersonalizowana ankietą (znak, częstotliwości, grupy), gotowa do pracy po pierwszym uruchomieniu
- Kreator online wydający obraz — kod zaproszenia, kolejka generacji i automatyczne wpięcie stacji do sieci
- Automatyczne aktualizacje floty — każde wydanie podpisane cyfrowo, stacja odrzuca aktualizację bez poprawnego podpisu
- Wdrożenie na Raspberry Pi 5 z usługami systemd
W rozwoju
Architektura
BS #1 (RPi5) BS #2 (RPi5) BS #N
┌──────────┐ ┌──────────┐ ┌─────┐
│ PHY/LMAC │ │ PHY/LMAC │ │ ... │
│ UMAC/LLC │ │ UMAC/LLC │ │ │
│ MLE │ │ MLE │ │ │
└────┬─────┘ └────┬─────┘ └──┬──┘
│ │ │
└───────────────┼─────────────┘
│ QUIC (bitcode)
┌────────────┴────────────┐
│ SWITCH (DXT) :4433 │
│ MM / CMCE / SNDCP │
│ Service Registry │
└────────────┬────────────┘
│
┌─────────┬────────┬───┼───┬──────────┬───────────┐
│ │ │ │ │ │
Audio GW SDS Auth LIP Telephony Management
(ACELP, Server Server Server GW Panel
Brew/RTP) (REST) (TEA1/ (GPS) (SIP/PABX) :8080
OTAR)Topologia gwiazdy z centralnym Switch (DXT). Wszystkie mikroserwisy komunikują się przez QUIC z serializacją bitcode.
Częste pytania
Co to jest TetraSpot (TETRA hotspot)?
TetraSpot, nazywany też TETRA hotspot, to pełna implementacja stosu protokołów TETRA — stacja bazowa BS o architekturze mikroserwisowej. Obsługuje połączenia głosowe grupowe i indywidualne (własna implementacja kodeka ACELP wg specyfikacji ETSI), wiadomości SDS, transmisję danych pakietowych (radiotelefon dostaje adres IP i wychodzi do internetu) wraz z portalem WAP na radiu, lokalizację GPS/LIP, opcjonalne uwierzytelnianie terminali, zarządzanie kluczami, bramkę SIP/PABX i integrację z hubem TetraPoland. Pracuje na jednej lub dwóch nośnych (dual carrier). Wdrażany na Raspberry Pi 5 z radiem SDR.
Czym różni się HotSpot od BTS?
Wyłącznie torem nadawczym — oprogramowanie jest to samo. HotSpot to 100 mW z anteny prętowej, bez dupleksera i wzmacniacza: wystarcza na biurko, testy i mały zasięg. BTS dokłada duplekser na 430–440 MHz z filtrami pasmowymi, driver i wzmacniacz 10 W oraz antenę dachową, czyli prawdziwy zasięg. W obu przypadkach stacja jest pełnoprawnym BTS-em TETRA z wbudowanym SwMI.
Czego potrzeba, żeby postawić własną stację?
Raspberry Pi 5 (od 2 GB RAM) z kartą High Endurance, nakładki radiowej SDR, zasilacza, aktywnego chłodzenia, pigtaili i anten na 430–440 MHz oraz obudowy. Sam TMO HAT to około 350 zł, a całość razem z używanym radiotelefonem TETRA zamyka się zwykle w okolicach 1300 zł. Lista zakupowa i montaż krok po kroku są na stronie HowTo.
Czy potrzebuję licencji krótkofalarskiej?
Tak. TetraSpot to nadajnik pracujący w paśmie amatorskim 430–440 MHz, więc do jego uruchomienia potrzebne jest świadectwo operatora i pozwolenie radiowe, a stacja pracuje pod Twoim znakiem. Bez uprawnień możesz zbudować sprzęt i słuchać, ale nie nadawać.
Czy stacja musi mieć stały dostęp do internetu?
Nie musi, ale bez niego pracuje sama: radiotelefony zalogują się i porozmawiają lokalnie, natomiast nie usłyszą nikogo z pozostałych stacji. Internet jest potrzebny do połączenia z hubem TetraPoland, który spina stacje między sobą, oraz do BrandMeistera.
Jaki radiotelefon jest potrzebny?
Dowolny terminal TETRA, który da się zaprogramować na parametry naszej sieci w paśmie 430–440 MHz — w codeplugu muszą zgadzać się MCC, MNC, colour code i Location Area. W praktyce najczęściej używane są radiotelefony Motoroli, bo panel stacji potrafi też przez kabel USB odczytać ich codeplug i tożsamość.
Skąd wziąć oprogramowanie?
Stosu nie instaluje się osobno — jedzie w gotowym obrazie karty. Wypełniasz ankietę w kreatorze na update.tetra-poland.pl, dostajesz spersonalizowany obraz i wgrywasz go na kartę. Kolejne wydania stacja pobiera już sama, a każde jest podpisane cyfrowo. Po kod zaproszenia odezwij się do SP8MB.
Gdzie jest instrukcja obsługi?
Na tej stronie — pełna instrukcja obsługi panelu jest pod adresem tetra-poland.pl/instrukcja-tetraspot, po polsku i po angielsku, ze zrzutami z pracującej stacji. Jest też wersja PDF do druku. Konfiguracja plikami i praca z linii poleceń to osobna instrukcja zaawansowana, której na stronie nie ma — po nią trzeba się odezwać.
Reszta ekosystemu
TetraSpot to stacja. Po drugiej stronie łącza stoją radiotelefony i aplikacje: TetraPoland na Androida i iOS, Multi-Radio, wtyczka do map taktycznych ATAK i analizatory sieci. Wszystko opisane w katalogu projektów.
